1. 紫色（402 nm）帯で当社従来製品比1.5倍の高出力4.5 Wを実現し、マスクレス露光装置など光学装置の生産スループット向上に貢献
2. 先端半導体パッケージ向けマスクレス露光用光源のラインナップを拡充し、複数の主要感光材料に対応
3. 水銀灯代替ソリューション[6]のラインナップを拡充し、光源選定における新たな選択肢を提供

・製品の詳細はこちら

当社新製品の特長

1. 紫色（402 nm）帯で当社従来製品比1.5倍の高出力4.5 Wを実現し、マスクレス露光装置など光学装置の生産スループット向上に貢献

紫色（402 nm）半導体レーザは、光電力変換効率[7]が比較的低く自己発熱が大きいことに加え、短波長光に起因する素子劣化が生じやすいため、高出力領域での安定動作が困難でした。 そこで当社は、2026年1月に新製品発表を行った「高出力1.0 W 紫外（379 nm）半導体レーザ[8]」に導入した、「光電力変換効率を高めるデバイス構造」と「熱を効率よく逃がす高放熱パッケージ技術」を、 紫色（402 nm）帯にも展開しました。特に、レーザ端面の劣化要因を抑制する独自の保護膜技術を適用することで、高出力動作時における寿命性能を向上させるとともに、パッケージには高放熱材料を用いた一体成型構造を採用することで、 放熱性を向上させています。その結果、当社従来製品比で光出力1.5倍の「高出力」と「高信頼性」を両立した「高出力4.5 W 紫色（402 nm）半導体レーザ」の開発に成功しました。 本製品により、高い品質が求められる産業用途の光学装置において、生産スループットの向上に貢献します。

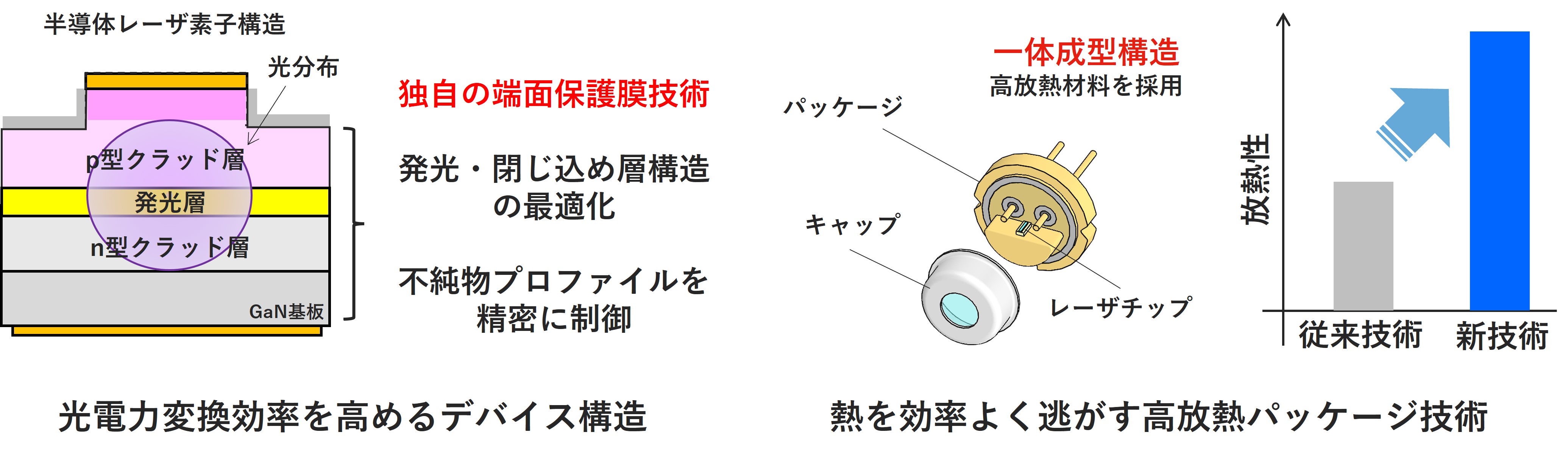

図1：「光電力変換効率を高めるデバイス構造」と「熱を効率よく逃がす高放熱パッケージ技術」

2. 先端半導体パッケージ向けマスクレス露光用光源のラインナップを拡充し、複数の主要感光材料に対応

本製品は、AI（人工知能）などの需要拡大を背景に市場が急速に成長する先端半導体パッケージ分野におけるマスクレス露光技術にて、大きな価値を発揮します。 先端半導体パッケージの回路形成において、設計データに基づいて直接回路を描画するマスクレス露光技術は、コスト低減や開発期間短縮に加え、基板の反りや歪みに応じた高精度な描画補正が可能であることから、近年注目を集めています。 このマスクレス露光技術における主要光源の一つである半導体レーザには、主たる感光材料に対応するために、水銀灯の発光輝線であるi 線（365 nm）およびh 線（405 nm）に近い波長への対応に加え、 設備の生産スループット向上を目的とした高出力化が求められてきました。このたび当社は、2026年1月に新製品発表を行ったi 線対応の「高出力1.0 W 紫外（379 nm）半導体レーザ」に加え、 h 線対応として本製品を先端半導体パッケージ向けマスクレス露光用光源に追加いたします。 これにより、複数の主要感光材料に対応し、設備の生産スループット向上にも貢献する光源を当社で一貫して提供可能となります。

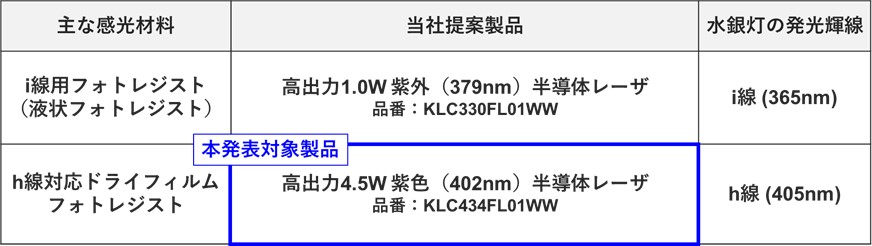

表1：先端半導体パッケージ向けマスクレス露光における主な感光材料と当社提案製品

3. 水銀灯代替ソリューションのラインナップを拡充し、光源選定における新たな選択肢を提供

本製品は、当社が展開する「半導体レーザによる水銀灯代替ソリューション」のラインナップに新たに加わります。 水銀灯の輝線であるh 線（405 nm）は、光硬化や 3D プリンティング、センシング、バイオメディカル、マーキングなど、幅広い分野で利用されており、本製品はこれら用途に対する代替光源として、 お客様に新たな選択肢を提供します。さらに、本製品の特長である高出力性能を活かすことで、従来は実現が難しかったプロセスの高効率化や、新たな光アプリケーションの創出にも貢献します。

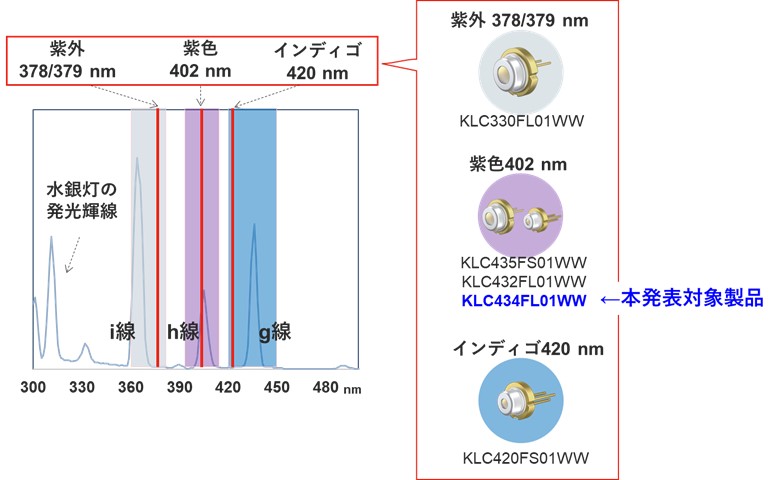

図2：当社が展開する「半導体レーザによる水銀灯代替ソリューション」

用途

・マスクレス露光

・樹脂硬化

・センシング

・マーキング

・3Dプリンティング

・バイオメディカル

・水銀灯の代替光源

　など

対象品番

KLC434FL01WW

仕様

新製品(紫色半導体レーザ)

品番	KLC434FL01WW
波長	402 nm
光出力	4.5 W
パッケージタイプ	TO-9 CAN

量産開始

2026年5月（予定）
